圓柱漫反射光電傳感器，工業界的“火眼金睛”是如何煉成的？

• 時間：2025-07-15 08:55:51
• 點擊：0

想象一下，當你深夜回家，走廊燈自動亮起；或工廠流水線上，機械臂精準抓取零件——這背后悄悄運轉的“眼睛”，很可能正是圓柱漫反射光電傳感器。它沒有復雜的指令輸入，卻能憑借一束光精準感知世界，在工業自動化領域擔當著不可或缺的無名英雄。

無數自動化場景依賴著它：

• 當飲料瓶在產線上高速流動，它瞬間判斷有無瓶蓋
• 藥品包裝盒經過檢測工位，它確保每一盒說明書都已放入
• 移動機器人靠近貨架時，它提前感知障礙物避免碰撞
• 快遞分揀線上，它識別包裹高度觸發對應分揀程序
• 安全圍欄周邊，它探測人員闖入第一時間報警

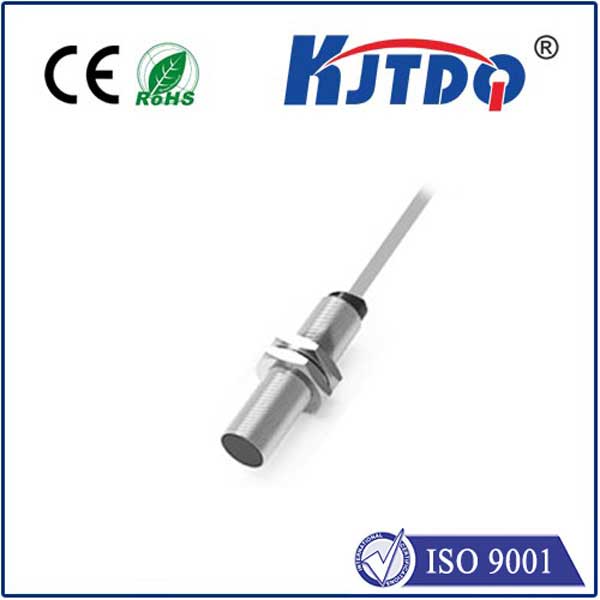

光電傳感器世界普遍分為三種類型：對射式、反射板和漫反射式。其中，漫反射型傳感器以其安裝簡便、適應性強贏得了廣泛應用。圓柱漫反射光電傳感器，正是將漫反射檢測核心技術與實用圓柱外形完美結合的產物。

圓柱形設計贏得青睞，絕非偶然：

• 空間利用率高： 緊湊身形輕松嵌入復雜設備機械結構中，適配狹窄空間
• 360°安裝便利： 旋轉對稱結構使其不受安裝角度限制，工程師無需為對齊而頭疼
• 卓越機械防護： 一體化金屬外殼提供強大抗沖擊、抗振動能力，輕松應對工廠嚴苛環境
• 穩定密封性能： IP67或更高防護等級，可抵御粉塵彌漫、液體噴濺甚至高壓沖洗場景

其核心工作原理是發射-接收-判斷的精準閉環：

1. 發射: 傳感器內置的發射器（通常為紅外LED或可見光LED）持續向前方穩定發射特定波長的調制光束。
2. 反射: 當光束照射到檢測范圍內物體表面，不論其材質、顏色（特殊低反射率物體需特別考量），光遵循物理定律產生漫反射現象，向四周散射。
3. 接收與轉換： 在發射器旁邊的微型接收器（光敏元件，如光電二極管或光電三極管）敏銳捕捉目標物體反射回來的微弱光信號，將其轉換為對應的電信號。
4. 智能判斷： 傳感器內部電路對接收信號強度與預設閾值進行精密比對。當物體進入有效檢測區，反射光強度顯著增強并超過閾值，傳感器立即輸出切換信號（如由OFF變為ON）；物體離開后光強回落，信號相應復位。

當物體出現，其表面反射的光被傳感器接收器捕捉，內部電路立即判定物體存在并輸出信號變化 物體消失后，接收器僅捕獲環境雜散光，光強低于閾值，傳感器輸出復位

“漫反射”原理蘊含獨特優勢：

• 單邊部署革命： 只需安裝傳感器本體即可完成檢測任務，無需額外安裝反光板或接收單元，大幅降低安裝復雜性、調試時間和硬件成本。
• 遮擋靈活性： 僅需物體出現在有效檢測區域內，無需完全阻斷光路，對物體形狀要求更寬松。
• 廣泛適應性： 不受被測目標顏色限制（高亮或全黑物體需關注傳感器規格），多種表面材質皆可被識別。

圓柱漫反射光電傳感器的實用領域：

• 物體有無檢測： 產線上零件、包裝、產品的到位或缺料檢測是核心應用場景。
• 計數應用： 穩定可靠地統計通過物品數量。
• 粗略定位： 可用于判斷物體是否到達目標工位。
• 安全防護屏障： 部署在危險區域入口，感知人員或物體闖入。
• 液位/料位監控： 適用于特定容器或料倉內的非接觸式液位/料位檢測。

選型工程師必讀指南：

1. 有效檢測距離： 明確具體應用中傳感器前端到待測物體所需距離范圍并預留余量。
2. 環境光抑制等級： 對于強光工作環境（戶外或高照度照明區）務必選擇強抗光干擾型號。
3. 目標物特性匹配： 特殊材質（如極深黑色、鏡面反光表面、透明物體）需格外關注傳感器對該類目標的可靠檢測能力，查閱規格書或咨詢廠商。
4. 輸出接口類型： 根據系統需求選擇NPN/PNP晶體管輸出、常開/常閉觸點或模擬量輸出。
5. 防護等級保障： 依據現場粉塵、油污、液體噴濺等惡劣程度選擇匹配的防護等級（如IP67/IP69K）。
6. 可靠連接器： M8或M12標準螺紋連接器為工業主流，需考慮線纜長度及現場布線需求。

歷經數十年發展，圓柱漫反射光電傳感器已成為自動化領域的“感知基石”。其設計持續創新：更智能的芯片帶來更強環境干擾對抗能力，更精準的動態閾值算法持續提升檢測穩定性；更小的體積封裝適配日益精密的設備。下一次你享受自動化技術帶來的便利時，不妨留意那些不起眼的圓柱形傳感器——正是它們沉默閃爍的光芒，構建了現代工業高效運轉的神經末梢。
